東方爐襯鋁酸鹽耐火澆注料是大家熟悉的耐火材料產品，是鍋爐的內襯材料，它具有耐火、耐磨、耐酸、抗熱震性能強等特點，熱工窯爐、電站鍋爐中，都需要耐火澆注料。我們在購買澆注料時，除了耐火澆注料的質量和性能之外，價格也是比較重要的，那么鋁酸鹽耐火澆注料價格是多少錢一噸？鄭州東方爐襯小編這里就為大家說明一下吧。
鋁酸鹽耐火澆注料價格有高也有低，一般在兩千多到四千多不等，鋁酸鹽水泥的品種很多，而且品種也不同，配制的低水泥耐火澆注料性能也有所區別。耐火澆注料的基本配合比不變，保持耐火粉料和水泥的用量為常數。水泥的最低用量，要保證有足夠的常溫強度，用以滿足低水泥耐火澆注料的拆?；虻踹\的技術要求。該澆注料的常溫耐壓強度分別為15MPa。

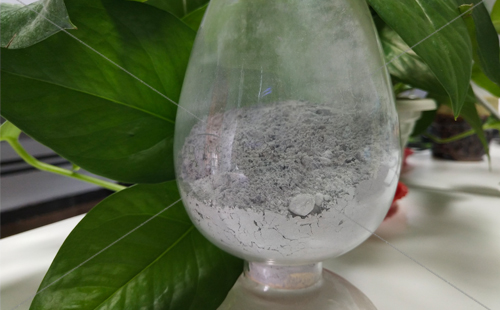

鋁酸鹽水泥耐火澆注料是指以普通鋁酸鹽水泥為結合劑與耐火骨料和粉料按一定比例配制成的混合料,經加水攪拌、振動澆注成型、養護和烘烤后可直接使用。根據使用溫度和使用條件選擇不同耐火骨料和粉料為主要材料，通常用于冶金、石化、機械、建材等工業部門的各種熱處理爐、加熱爐、均熱爐、出鐵和出鋼槽、鍋爐、回轉窯窯頭和窯尾,石油化工用反應器和各種熱管道與閥門的內襯等。
鋁酸鹽水泥澆注料熱處理后冷態抗折強度隨溫度提高而下降,這是由于水化物轉變和水合鍵破壞所致。但熱處理溫度高于1200℃時,由于燒結,形成陶瓷結合,強度又隨著溫度提高而逐漸升高,這是與材料(骨料)熱膨脹彌合部分微空隙,使材料粒子間接觸更緊密所致。溫度達到900℃左右強度最高。但到900℃以上,由于開始出現少量液相,強度下降,在1200~1300℃間液相量顯著增大,強度顯著降低。
鋁酸鹽水泥耐火澆注料的使用溫度取決于所結合的材料的性質。以粘土熟料做骨料和粉料的,使用溫度為1300~1350℃。以二、三級高鋁熟料做骨料和粉料的使用溫度為1350~1400℃。以一級高鋁熟料做骨料和粉料的使用溫度為1400~1500℃。為了提高使用溫度,每種材質的澆注料中的粉料還可以用氧化鋁含量更高級的材料取代,如粘土質澆注料中的粉料可用剛玉粉取代。
