東方爐襯水泥窯用澆注料隨著澆注料工藝的不斷改進和提高，用量也不斷增加。水泥窯分預熱器和回轉窯兩大體系，預熱器體系一般情況下是五級風管，回轉窯體系分前過渡帶、燒成帶、冷卻帶。

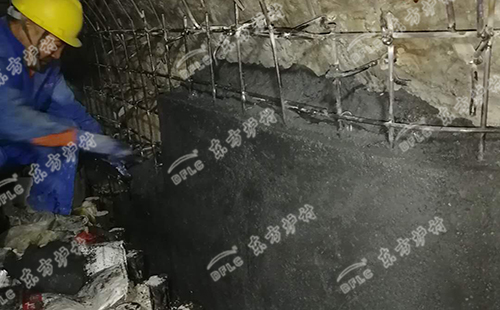

預熱體系還是用耐堿澆注料比較合適，在水泥窯窯尾的分化帶，應該選用用低水泥耐磨澆注料。而在預熱器錐部、下料管處，還有窯尾簡單結皮的部位，用的是抗結皮澆注料。水泥窯一般情況下窯門罩應運用高鋁質耐火澆注料，篦冷機選用高強耐堿澆注料。篦冷機簡單磨損的部位要運用耐磨澆注料。

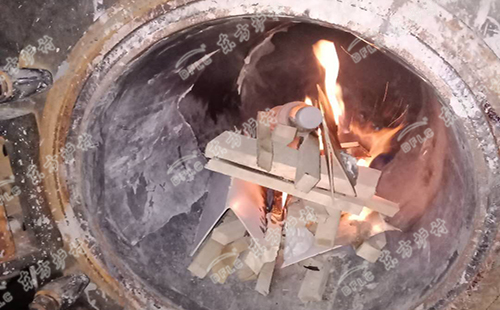

在水泥窯的后窯口部位，也是可以用耐磨澆注料的，但一定要具有耐堿性。也有用鋼纖維增強耐火澆注料的。前窯口也是要求比較苛刻的部位，用的也是高端澆注料剛玉莫來石澆注料，但必須具有耐磨性能的。但用量不是很大，一般情況下8-10噸。窯尾的分化爐部位，選用低水泥澆注料，耐堿性必須二級以上。鋁含量不能低于70%，但在錐體部位就得用耐堿澆注料了，頂部也可選用耐堿澆注料。耐堿澆注料的強度要求不能低于60Mpa。別的還有噴煤管，雖說用量不大，但要求極端苛刻。有用剛玉莫來石澆注料的，也可以選用含碳化硅質的高級澆注料，也有用鎂鋁尖晶澆注料的。

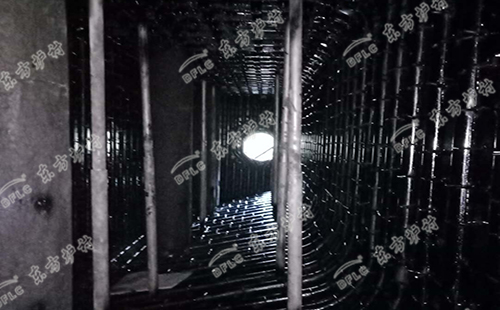

三次風管，必須運用耐磨澆注料，強度達到100Mpa，磨損輕的部位也用高鋁質低水泥澆注料，體積密度要求2.6。還有就是在單筒冷卻機混合帶，選用鋼纖維澆注料和耐磨磚混合運用。
