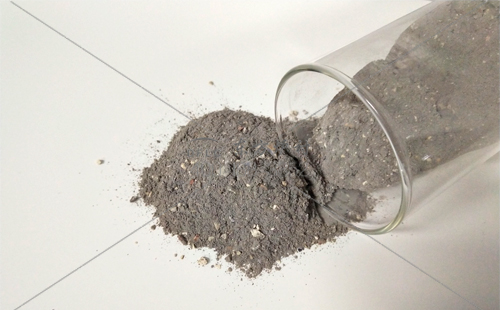

東方爐襯低水泥澆注料是指水泥用量較低的澆注料。耐火水泥澆注料的水泥用量一般是15%～20%，低水泥澆注料的水泥用量則是5%左右，有的甚至降低到1%～2%。

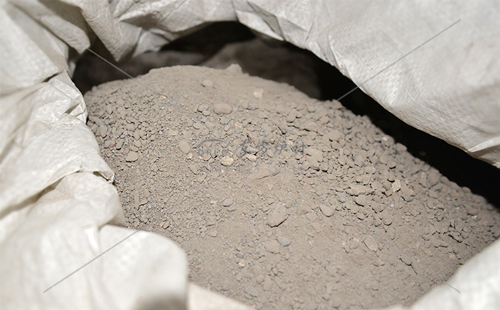

低水泥澆注料屬于不定型耐火材料，主要用于水泥窯后窯口、窯門罩、冷卻機后端等，采用的骨料和粉料有很多質地，例如莫來石質，高鋁質，黏土質，剛玉質和含碳與碳化硅質等。特別是無水泥澆注料選用超微粉或硅溶膠，鋁溶膠做結合劑取決于骨料的化學成分。過多的CaO將導致材料高溫性能急劇下降，由此帶來一系列的不良影響。低水泥都是按照CaO含量來界定的，低水泥實質就是要避免材料中有太多的CaO進入。尤其對于中性(鋁硅質材料)、酸性(石英質)耐火材料來說。
過多的CaO將導致材料高溫性能急劇下降，由此帶來一系列的不良影響。材料高溫液相增多，熱態(tài)強度降低，抗渣性能劣化等。水泥在堿性材料中的不良影響要小一些。但通常也很少使用，主要的問題是水泥會促進鎂砂的水化烘烤過程中加大制品開裂的幾率。所以水泥含量的高低直接影響低水泥澆注料的應用。
振動澆注料以低水泥澆注料為主，低水泥澆注料是在水泥結合澆注料和粘土結合澆注料的基礎上發(fā)展起來的一種澆注料，國內外常把它稱之為“高技術澆注料”、“高致密澆注料”和“高性能澆注料”等等。

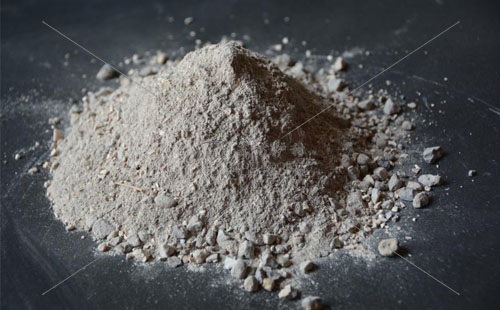

在配料方面，低水泥澆注料跟水泥結合澆注料和粘土結合澆注料是相似的，它們都是由耐火骨料、耐火粉料和結合劑組成，所不同是在由耐火細粉和結合劑組成的基質中，用超細微粉（粒度﹤1um）來取代部分水泥或結合粘土，再加入少量的分散劑使超細粉均勻地分散于骨料顆粒之間，充填在亞微米級的空隙中，從而形成均勻致密的組織結構。低水泥澆注料的關鍵在于引入了超細微粉和分散技術，使?jié)沧⒘现旅苄源蠓仍黾?，其耐火度、強度、耐磨性、抗熱震穩(wěn)定性等主要性能都得到極大提高。
