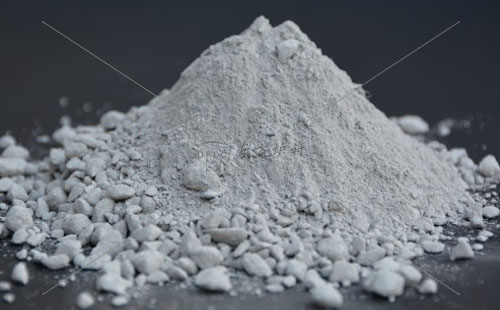

東方爐襯低水泥系列耐火澆注料是在黏士結合耐火澆注料的基礎上開發的，也是在20世紀80年代得到蓬勃發展的新一代耐火澆注料。其中主要品種有低水泥、超低水泥和無水泥等耐火澆注料，它集多數耐火澆注料的優點于一身，具有高密度、低氣孔高強度、低磨損、耐熱震和抗侵蝕等特性，因此應用較廣泛，使用效果較好和社會經濟效益顯著。
低水泥系列耐火澆注料根據性能特點，可稱為高科技耐火澆注料、高性能耐火澆注料、致密高強耐火燒注料、低氣孔耐火澆注料和低水分耐火澆注料等；根據其用途,則分為高爐出鐵溝耐火澆注料和煉鋼鋼包耐火澆注料等；根據其材質品種，又分為硅酸鋁質、莫來石、剛玉和尖晶石質低水泥耐火澆注料等。
低水泥系列耐火澆注料居與傳統的鋁酸鹽水泥耐火資往料相比較而言的。眾所周知,鋁酸鹽水泥耐火說注料的水泥用量，一般為12% ~30% ,水用量為9% ~ 13%。由于水用量高，澆注料的氣孔多，強度低；由于水泥用量多,可獲得足夠高的常溫強度，但中溫時鋁酸鈣的晶型轉變，致使強度顯著降低，且帶人了≥3%的CaO與料中的SiO2和Al2O3反應,生成低熔點的鈣長石(C2AS)或鈣鋁黃長石(C2AS) ,導致高溫強度和抗侵蝕性的下降。
當采用超微粉技術、高效外加劑和科學的顆粒級配時,將澆注料的水泥用量降至8%之下水用量降至≤7%，即可配成低水泥系列耐火澆注料,帶人的CaO含量≤2.5%，其各項性能指標一般超過鋁酸鹽水泥耐火澆注料。
由于水泥用量低，故稱低水泥耐火澆注料。應當指出黏士結合耐火澆注料的水泥用量般＜4%,水用量≤11%時,當減少或不用結合黏土并用超微粉技術和高效外加劑時，即可配成低水泥耐火澆注料。
因此認為,低水泥耐火澆注料是在黏土結合耐火澆注料的基礎上發展來的，其性能則優于黏士耐火澆往料。男外，該類耐火澆注料具有良好的觸變性,即拌和料有一定的形態，稍加外力便開始流動,解除外力則保持已獲得的形態,所以還稱為觸變性耐火澆注料,自流耐火澆注料也屬于此范疇。
