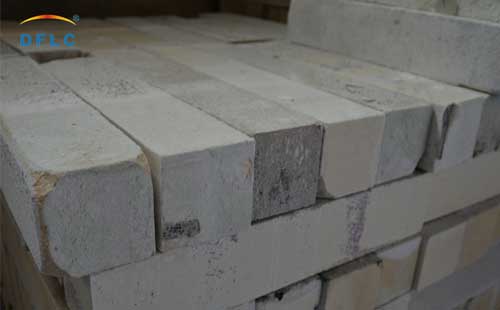

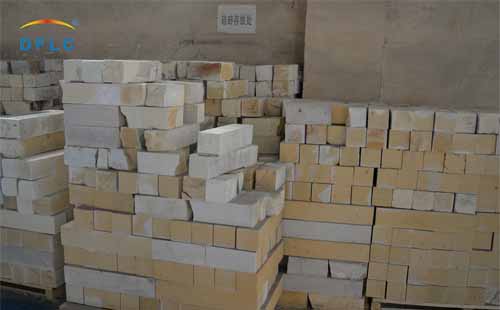

東方爐襯硅磚是玻璃窯用的耐火材料，硅磚是指二氧化硅含量在93%以上，用二氧化硅為主要成分的硅石作原料，加少量礦化劑，經高溫燒成的耐火材料。其典型的礦物組成是:主晶相為鱗石英和方石英，基質為石英玻璃相。玻璃窯硅磚廠家要用的硅磚屬于酸性耐火材料，對酸性爐渣的抵抗力強，但受堿性渣的強烈侵蝕，易被含有Al2O3、K2O等氧化物作用而破壞，對CaO、Fe2O3、等氧化物具有良好的抵抗性能。
硅磚具有荷重變形溫度高、殘余膨脹保證了砌筑體具有良好的氣密性和結構強度的特點。但是卻存在熱震穩定性低的缺點。硅磚主要用于焦爐、熱風爐和玻璃熔窯等熱工設備。根據所使用的熱工設備不同，硅磚可以分為焦爐硅磚、熱風爐硅磚和玻璃窯用硅磚等。
玻璃窯硅磚廠家要用的輕質硅磚又稱硅質隔熱磚。二氧化硅在91%以上，體積密度在1.2g/cm3以下的輕質耐火材料。耐火度度和荷重軟化溫度與成分相同的普通硅磚相差不大。但由于氣孔很多，故耐壓強度、抗渣性、抗腐蝕性等不如普通硅磚，而抗熱震性能卻有所提高。采用細碎的硅石做原料，其臨界粒度通常不超過1mm，而其中小于0.5mm的顆粒不少于90%。在配料中加入易燃物質或采用氣體發生法形成多孔結構，經燒成而制得。也可制成不燒制品。玻璃窯硅磚廠家使用的輕質硅磚主要用于要求隔熱或減輕自重而不與熔融物直接接觸、不受侵蝕性氣體作用、不遭受溫度急變的窯爐各個部位。在高溫下使用，不能與堿性耐火材料接觸。按材質不同，其最高使用溫度在1200~1550℃。
那么玻璃窯硅磚廠家中硅磚的硅石原料的分類和主要特點是哪些？在工業上通常將硅質巖石叫做硅石，按照巖石類型或形成原因分類，可以分為脈石英、石英巖、石英砂巖和燧石巖等。硅石的主要成分是SiO2，其他均屬雜質成分。硅石可以按其結晶程度、致密程度和轉化速度進行分類。硅石的化學組成和物理特性對制磚有重大影響，生產硅磚必須根據原料特點制定合理的工藝規程和制度。
硅石按其結晶程度分為結晶硅石和膠結硅石兩大類。膠結硅石是由石英顆粒被硅質膠結物結合而成的沉積巖。膠結硅石以石英為主，含少量的長石、母。膠結物為硅質，如玉髓、蛋白石等，石英顆粒小(0.01mm)，加熱轉變較為容易，較少用作制磚原料。玻璃窯硅磚廠家中的硅石原料主要分布在山西五臺等地。結晶硅石外觀一般呈現乳白色、灰白色、淡黃色至紅褐色。有鮮明的光澤，斷面光滑連續，并帶有銳利棱角、硬度和強度都大。其礦物組成除石英外，有時還存在其他少量的雜質礦物如絹云母、赤鐵礦、褐鐵礦等。主要分布在河南鐵門、遼寧石門、山東王村、江蘇江陰、湖南湘鄉、重慶、內蒙古包頭等地區。
