東方爐襯在耐火澆注料里面有著很多種類的原料、骨料，今天東方爐襯給大家說(shuō)一下鋁鎂尖晶石的生產(chǎn)方法和合成尖晶石。
1.已知尖晶石耐火澆注料的常用生產(chǎn)方法有:(1)在鎂砂(燒結(jié)或電熔的)中配以含AILO3的原料(礬土原料、工業(yè)氧化鋁)，令坯體在燒成過(guò)程中直接生成尖晶石。研究表明，尖晶石生成在950~1000℃就開(kāi)始，1400℃已經(jīng)強(qiáng)烈，1500℃趨于完成。但尖晶石的再結(jié)晶能力很弱，同時(shí)由于Mg0+a-AL20,-→MgO·Al20,反應(yīng)本身有6.9%的體積膨脹，使磚坯的燒結(jié)相當(dāng)困難，難以得到致密的尖晶石制品。欲得到直接結(jié)合尖晶石制品,燒成最高溫度應(yīng)在1700℃以上。
(2)在鎂砂(燒結(jié)或電熔的)中加人預(yù)先合成的尖晶石粉。
2.合成尖晶石有以下幾種:

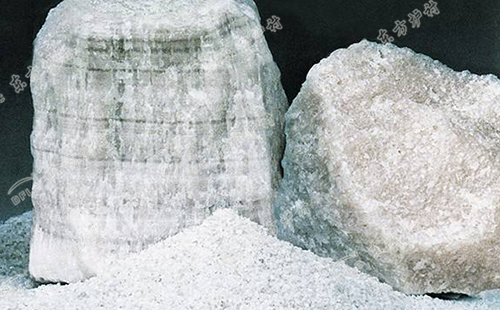

(1)電熔尖晶石。其產(chǎn)品晶粒發(fā)育良好，質(zhì)地均勻,結(jié)構(gòu)致密,強(qiáng)度大,抗侵蝕能力強(qiáng)，以工業(yè)氧化鋁(或高鋁礬土原料)和鎂砂(或菱鎂礦,苦土粉)配比，混合后在電爐中熔化、冷卻固化經(jīng)破碎得到電熔尖晶石產(chǎn)品。

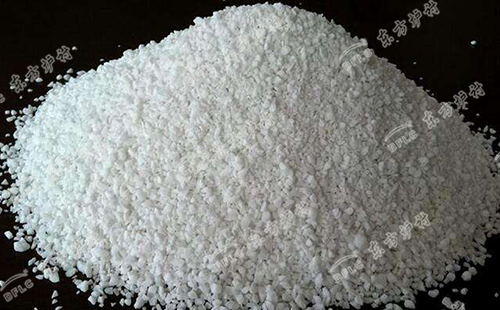

(2)燒結(jié)尖晶石砂。該產(chǎn)品比電熔尖晶石更經(jīng)濟(jì)在很多用途可代替電熔尖晶石。它是以輕燒A,.G和輕燒Mg0配料、成球、高溫?zé)Y(jié)得到的。為了獲得致密的尖晶石科晶，一般在1800℃甚至1900℃強(qiáng)化燒結(jié)。這樣對(duì)澆注料的強(qiáng)度提升非常有好處。
